Giriş
Bu kitapta, KATAMER laboratuvarlarında bulunan Eddy Current cihazlarının kullanım talimatları sunulmaktadır.
DEFECTOMAT F
DEFECTOMAT F, evrensel girdap akımı test sistemidir. Aşağıdaki temel alanlarda kullanılabilir:
- Girdap akımı test ve ölçümünün belirli görevlerinin incelenmesi, örneğin kusur testi, malzeme ayırma, kaplama kalınlığı ölçümü, iletkenlik ölçümü, ferrit içeriği ölçümü, duvar kalınlığı ölçümü.
- Girdap akımı test parametrelerinin deneysel olarak belirlenmesi, test cihazı ayarlarının otomatik çalışma için optimize edilmesi.
- Örneğin uçak bakımı, nükleer enerji, kimya endüstrisi ve genel mühendislikte manuel ve yarı otomatik bileşen testleri.
Hazırlık ve Bağlantı
DEFECTOMAT F'nin tüm bağlantı soketleri arka taraftaki bağlantı panelinde yer almaktadır.

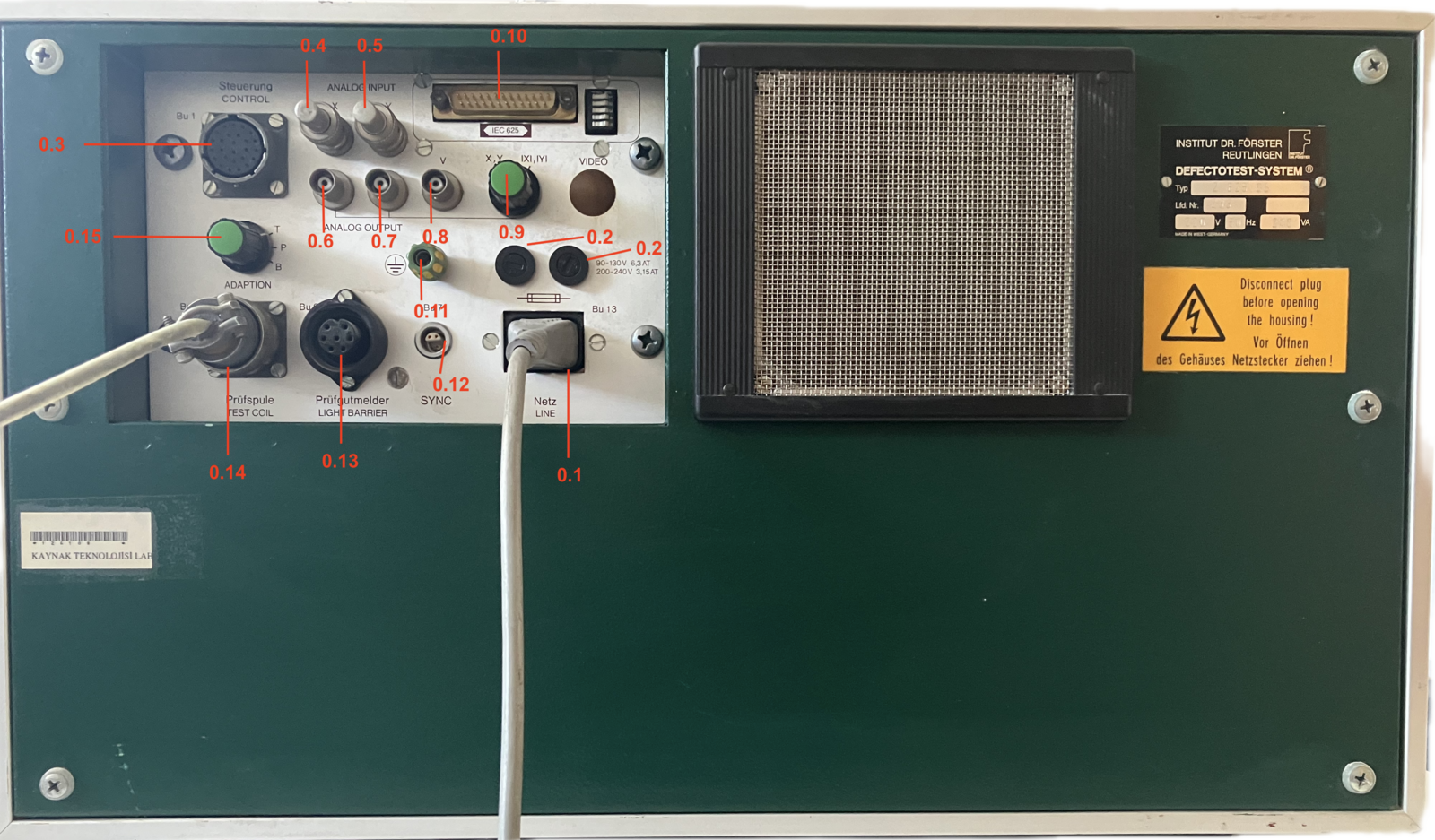

DEFECTOMAT F 2.825.07 Arka Panel
| Öğe | Tanım |
|---|---|
| 0.1 | Elektrik Prizi, Bu 13 |
| 0.2 | Güç kaynağı anahtarı |
| 0.3 | Kontrol soketi, Bu 1 |
| 0.4 | Soket X, Analog Giriş |
| 0.5 | Soket Y, Analog Giriş |
| 0.6 | Soket X, Analog Çıkış |
| 0.7 | Soket Y, Analog Çıkış |
| 0.8 | Soket V, Analog Çıkış |
| 0.9 | Değişim anahtarı X, Y, V |
| 0.10 | Soket IEC-625 |
| 0.11 | Soket, toprak |
| 0.12 | Soket, senkronizasyon, Bu 7 |
| 0.13 | Soket, test parçası sensörü, Bu 6 |
| 0.14 | Soket, test bobini, Bu 3 |
| 0.15 | Değişim anahtarı X, Y, V |

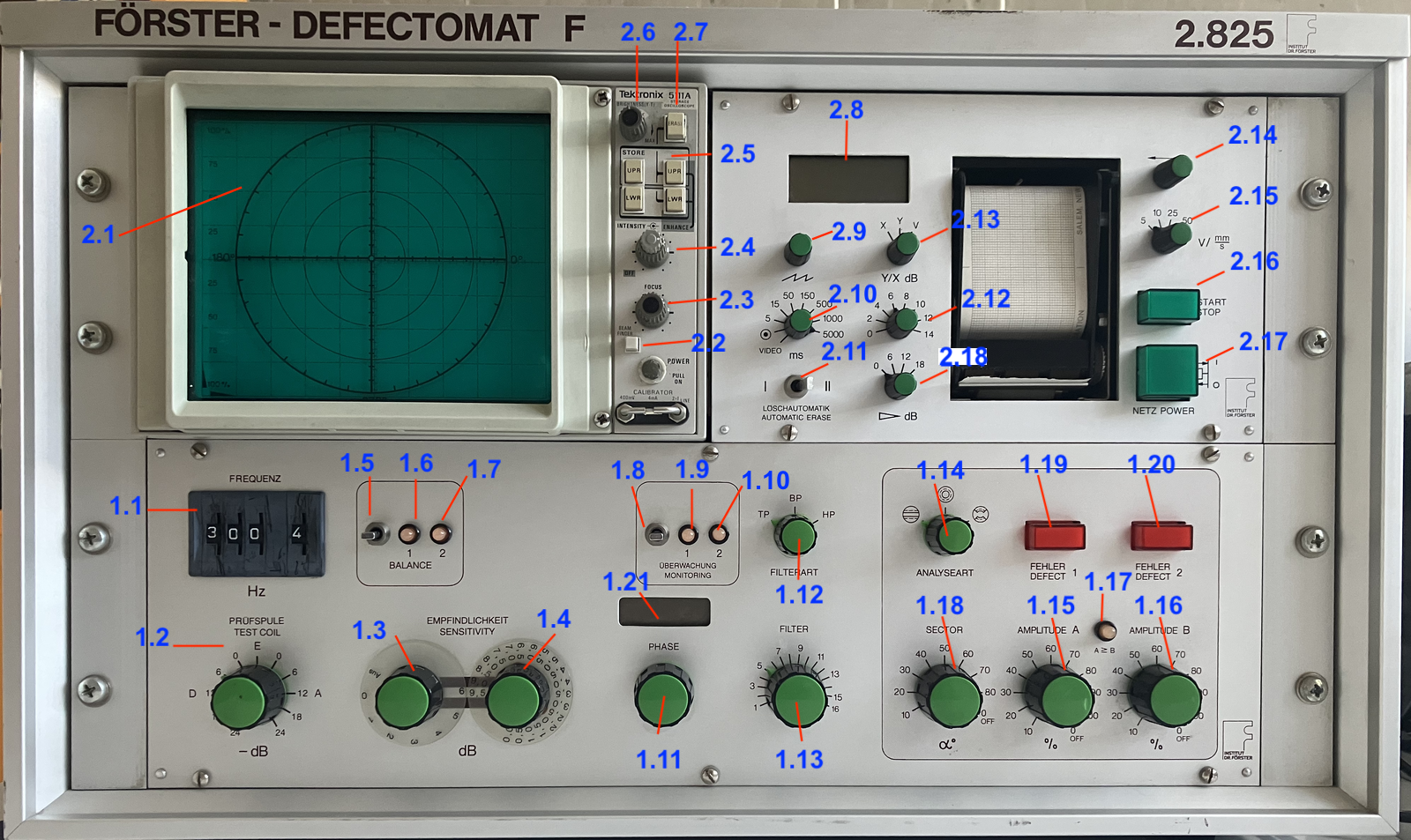

DEFECTOMAT F 2.825.07 Ön Panel
| Öğe | Tanım | Öğe | Tanım |
|---|---|---|---|
| 1.1 | Frekans anahtarı | 2.1 | Osiloskop, görüntüleme ünitesi |
| 1.2 | Test bobini düğmesi | 2.2 | Işın bulucu |
| 1.3 | Hassasiyet düğmesi | 2.3 | Odak |
| 1.4 | İnce Hassasiyet düğmesi | 2.4 | Işın yoğunluğu |
| 1.5 | Kompanzasyon anahtarı | 2.5 | Mağaza düğmeleri |
| 1.6 | Pilot lamba 1 | 2.6 | Parlaklık |
| 1.7 | Pilot lamba 1 | 2.7 | Silme düğmesi |
| 1.8 | İzleme anahtarı | 2.8 | Dijital voltmetre |

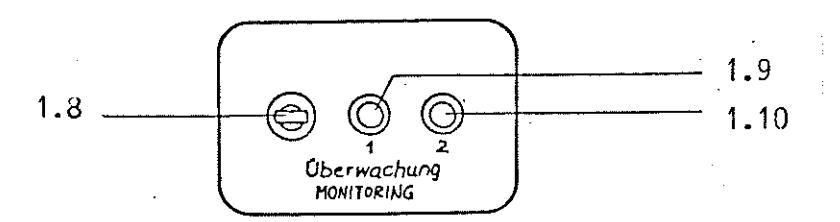

| 1.9 | İzleme lambası 1 | 2.9 | Zaman tabanlı ince ayar kontrolü |
| 1.10 | İzleme lambası 2 | 2.10 | Filtre modu anahtarı |
| 1.11 | Faz ayarlayıcı | 2.11 | Otomatik silme için mod seçici anahtarı |
| 1.12 | Filtre modu anahtarı | 2.12 | Y/X Genişletme anahtarı |
| 1.13 | Frekans anahtarı | 2.13 | Değişim anahtarı X, Y, V |
| 1.14 | Değerlendirme modu anahtarı | 2.14 | Kaydedici iğne konum kontrolü |
| 1.15 | Kusur eşiği A için anahtar | 2.15 | Frekans anahtarı |
| 1.16 | Kusur eşiği B için anahtar | 2.16 | Başlat/Durdur düğmesi |
| 1.17 | Gösterge lambası A, B'den büyük | 2.17 | Güç kaynağı anahtarı |
| 1.18 | Frekans anahtarı | 2.18 | Y/X Genişletme anahtarı |
| 1.19 | Kusur gösterge lambası 1 | ||
| 1.20 | Kusur gösterge lambası 2 | ||
| 1.21 | Faz için dijital ekran |
Ana Güç Bağlantısı
DEFECTOMAT F, fabrikada 220 V, 50 Hz'de çalışacak şekilde ayarlanmıştır. İzin verilen şebeke voltajı toleransı -%20 ile +%10 arasındadır. Cihaz, şebeke bağlantısı Socket Bu 13 (Öğe 0.1) üzerinden, DIN 49 441'e uygun darbeye dayanıklı bir fişe bağlı, tedarik edilen, piyasadan temin edilebilen bir bağlantı kablosu kullanılarak şebeke güç kaynağına bağlanmalıdır.
Elektrik bağlantı prizi CEE 22 Standardı, DIN 49 457 Standart Sayfası IV'e uygundur.
Probların Bağlantısı
Test vericileri (test bobinleri, tarama bobinleri ve elde taşınan döner başlıklar vb.) bir bobin kablosuyla bağlanmalı, muhtemelen Soket 3'teki (Öğe 0.14) "test bobini"ne bir adaptör bağlanmalıdır.
DEFECTOTEST sistemine ait test vericileri, uyumlu bir bağlantı fişiyle birlikte gelir. Diğer özel amaçlı test vericilerini, muhtemelen kendi ürettiğiniz test vericilerini bağlamak istiyorsanız, lütfen aşağıdaki ayrıntılı bilgilere dikkat edin.
Soket 3, Mil C 26 482'ye uygun, PT 02 A 14-14S tipi bir sokettir.
Eşleşen fişin adı PT 06E 14-15 P (SR)'dir.

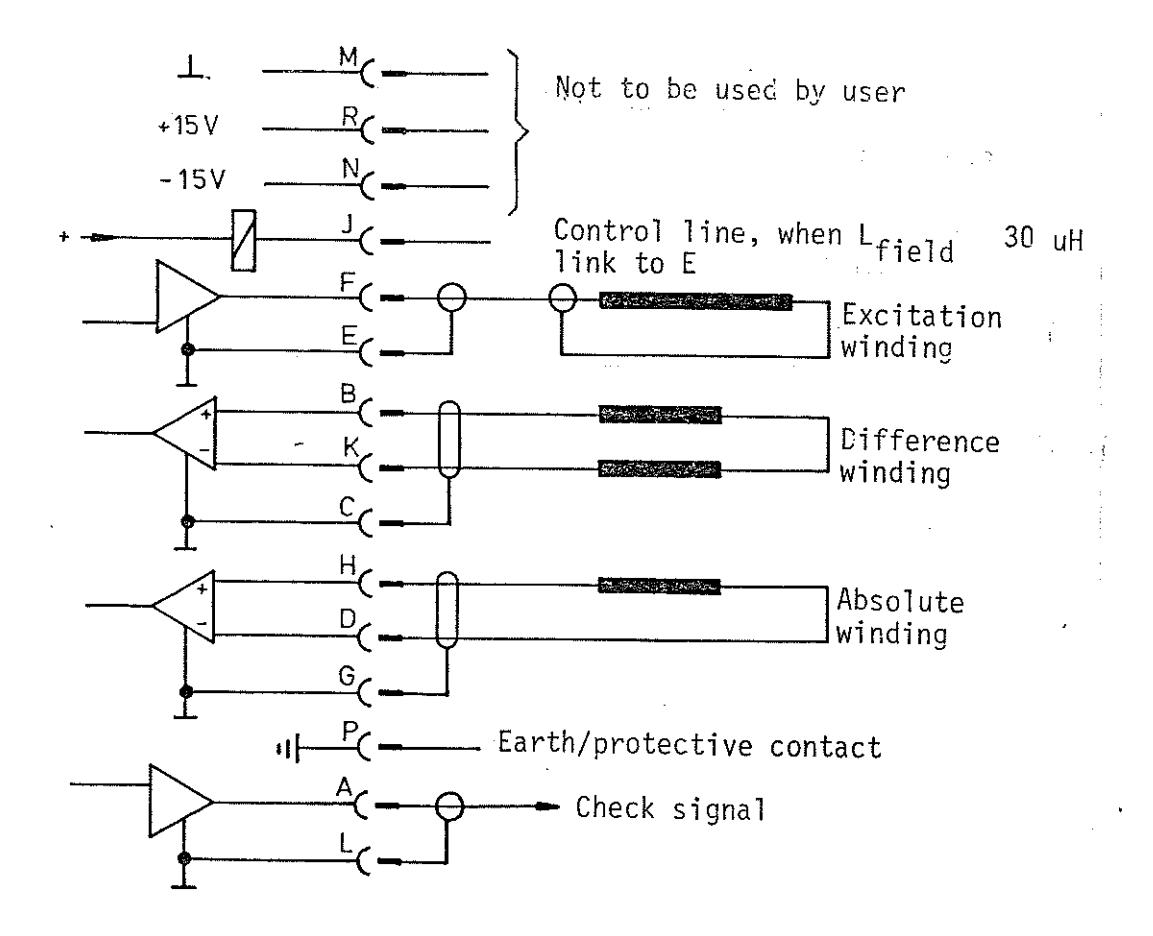

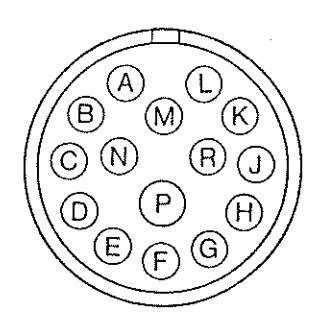

Soket 3'ün pin ataması şu şekildedir:

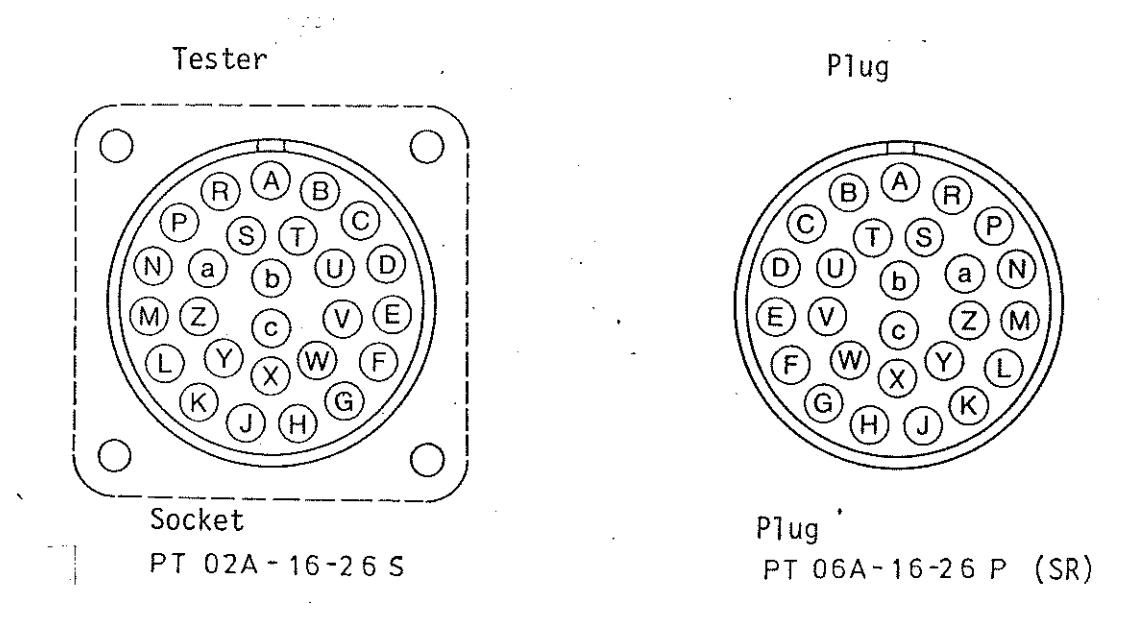

Test Cihazı (Soket PT O02 A-14-155)
Test Bobini (Fiş PT O6A-14-15P (SR))
Test parçası sensörü
DEFECTOMAT F, ayrı öğeleri test ederken test nesnesinin ön veya arka ucundan kaynaklanan istenmeyen sinyallerin bastırılmasına izin vermek için statik bir sinyal kapısı içerir.

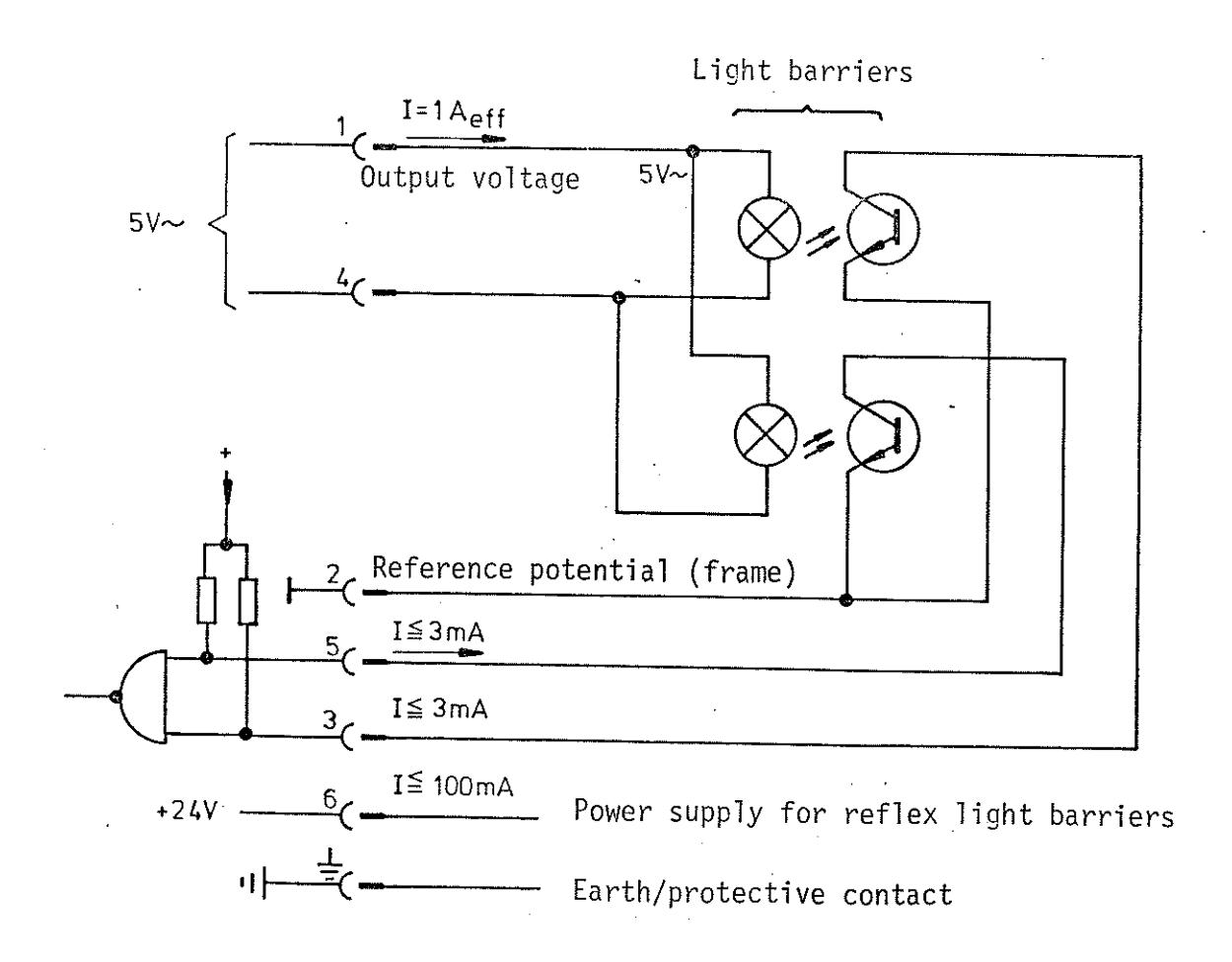

Bu sinyal kapısının çalıştırılması için gerekli olan test parçası sensörleri, bir test parçası sensör kablosu aracılığıyla Soket 6 "test parçası sensörüne" (Madde 0.13) bağlanır.

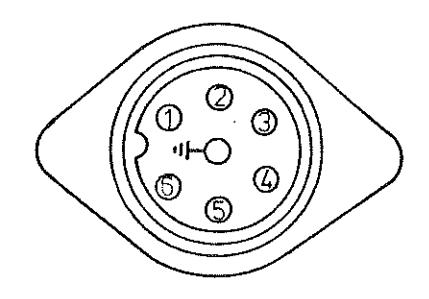

DEFECTOMAT F'nin test kanalı, örneğin bir bilgisayar aracılığıyla Soket 6 üzerinden de etkinleştirilebilir veya devre dışı bırakılabilir. Sistem sinyal kapısı olmadan çalıştırılıyorsa, test parçası sensörlerine gerek yoktur. Soket 6, Baylar Amphenol-Tuchel tarafından üretilen bir Soket 3107'dir. İlgili fiş 3104-001 veya eşdeğer bir tiptir. Soket 6'nın pin ataması aşağıdaki gibidir:
Test cihazı
Test parçası sensörü
Soket T3107-000
T3104-001 fişi
Bağlantı ucuna bakılıyor
Kimlik no. oo159
Kimlik no. 003711
Senkronizasyon
Sinyal ekranının harici senkronizasyonu için Soket 7 "SYNC" (Öğe 0.12) üzerinden darbeler enjekte edilebilir. Tip 2.899.01-3001, uygun darbe vericilerinden biridir. AÇIK eşiği 0,2 V ± %10, KAPALI eşiği 0,1 V ± %10 ve giriş empedansı 10 kΩ'dur.

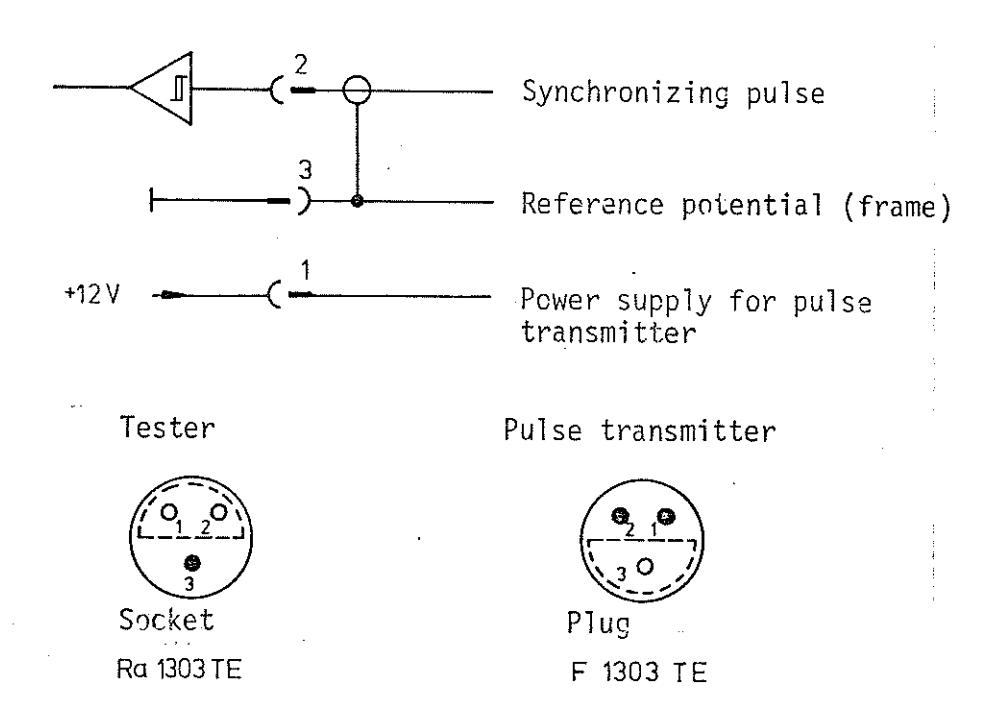

Soket 7, yerleşik bir Lemo soketi olan Ra. 1303 TE'dir. İlgili fiş tipi şu şekildedir: F 1303 TE. Soketin pin ataması aşağıdaki gibidir:
Bağlantı ucuna bakılıyor
Kimlik no. 003711
Kimlik no. 003711
Not: Socket "SYNC" kullanılmadığı takdirde, görüntüleme ünitesinin zaman tabanı malzeme girişi ile senkronize edilir.
Analog girişler ve çıkışlar
Girişler
Örneğin manyetik bant aygıtından veya bilgisayardan gelen analog sinyaller, Sockets Bu 4 "X" ve Sockets Bu 5 "Y" (Öğeler 0.4 ve 0.5) üzerinden dijital/analog dönüştürücüler aracılığıyla girilebilir. Bu amaçla, "test bobini" anahtarı E konumuna ayarlanmalıdır.
Giriş hassasiyeti, hassasiyet anahtarları (Öğeler 1.3 ve 1.4) 20 dB olarak ayarlandığında tam CRT ekran için ± 1 V'tur (± 5 cm). Enjekte edilen sinyallerin genliği hassasiyet anahtarlarında, sinyallerin faz açısı faz ayarlayıcısında ve frekans spektrumu filtre modu ve filtre frekansı anahtarlarında değiştirilebilir.
Çıktılar
Analog çıkış soketleri X, Y ve V'ye (Madde 0.6, 0.7 ve 0.8) harici sinyal kayıt ve/veya işleme cihazları (örneğin kayıt cihazları, manyetik bant cihazları, osiloskoplar ve bilgisayarlar vb.) bağlanabilir.
Tam CRT ekran için çıkış voltajları + 1 V'tur (+ 5 cm). Her iki durumda da dahili empedans 600 Ohm'dur. İki sinyal bileşeninin doğrultulmuş büyüklükleri veya test sinyalinin tam, doğrultulmamış yatay ve dikey bileşenleri, "Y" ve "X" Soketlerinde, geçiş anahtarları (Öğe 0.9) aracılığıyla mevcuttur. Test sinyalinin genliği "V" Soketinde kaydedilebilir.
Analog sinyaller için kullanılan tüm soketler MIL C 39 012'ye uygun BNC Soketlerinden oluşmaktadır.
BNC soketleri Kimlik no. 001622
Kontrol
Bu sinyal kapısının çalıştırılması için gerekli olan test parçası sensörleri, bir test parçası sensör kablosu aracılığıyla Soket 6 "test parçası sensörüne" (Öğe 0.3) bağlanır.
Soket Bu 1 malzemeleri

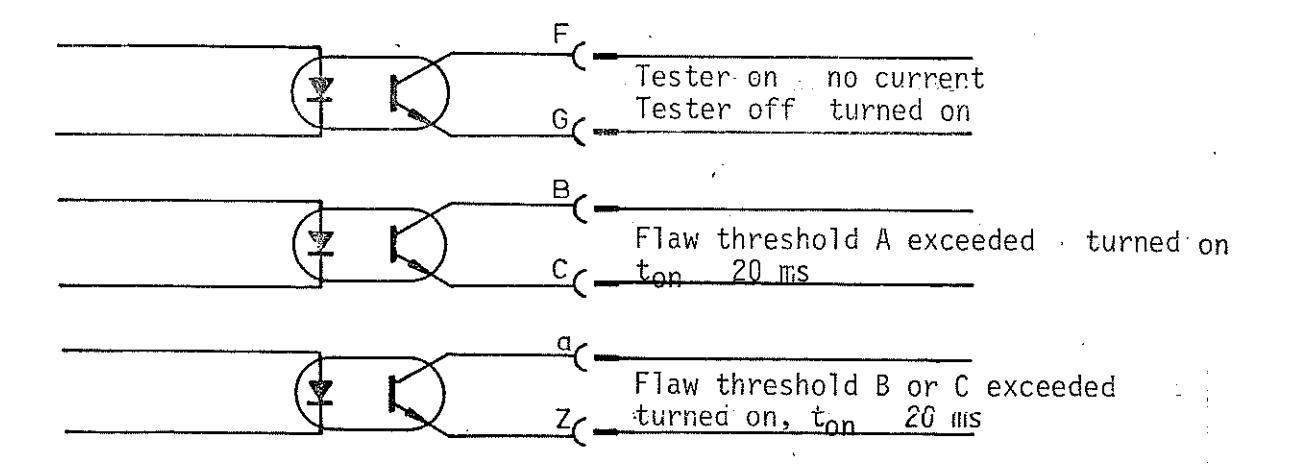

- kusur eşiği A aşıldığında bir kusur sinyali
- Kusur eşiği B aşıldığında çalışma durumunu (sinyal kapısı) işaret eden bir kusur sinyali, işaretleme vb. için besleme voltajı (24 V DC).
Soket 3, Mil C 26 482'ye uygun, PT 02 A 14-14S tipi bir sokettir.

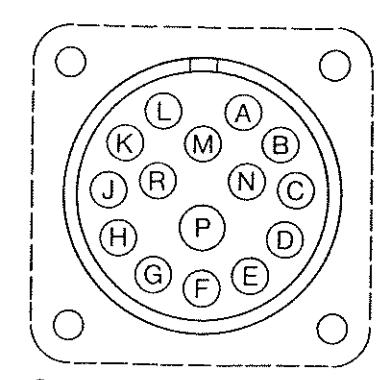

Bu 1'in pin ataması:
Bağlantı ucuna bakılıyor
Güç kaynağı anahtarı
Test cihazını ilk kez açtığınızda veya test cihazı 14 günden uzun bir süre boyunca çalışmadığında aşağıdaki talimatlara mutlaka uyulması gerekmektedir.
PARLAKLIK kontrolünü tamamen saat yönünde konuma getirin. DEPOLAMA düğmesine basın. Her iki güç kaynağı anahtarını da "Açık" konumuna getirin.
Kısa bir süre sonra ekran çok parlak hale gelir. Test cihazını bu ayarda beş dakika çalıştırın. Ardından ERASE tuşuna basılabilir veya test cihazı depolama dışı modda çalıştırılabilir.
DEFECTOMAT F, güç kaynağı şalterine basılarak çalıştırılabilir. Dahili yeşil pilot lamba yanar.
Ekran ünitesi, güç kaynağı anahtarı çekilerek açılır. Bu güç anahtarı yalnızca güç kaynağı anahtarına basıldığında çalışır.
Frekans anahtarı (Öğe 1.1)
Test frekansı, test görevine uygun olarak frekans anahtarından ayarlanır. Ayar aralığı:
- Hz

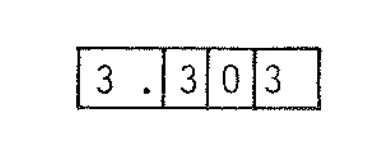

Ayarlanan frekans, frekans anahtarının soldaki üç seviyesinde 1,00 ile 9,99 aralığında bir faktör olarak ve frekans anahtarının sağdaki seviyesinde 10 tabanlı bir üs olarak görüntülenir.
Örnek: 3,3 kHz = 3,30 x 10^3 Hz şu şekilde gösterilir:

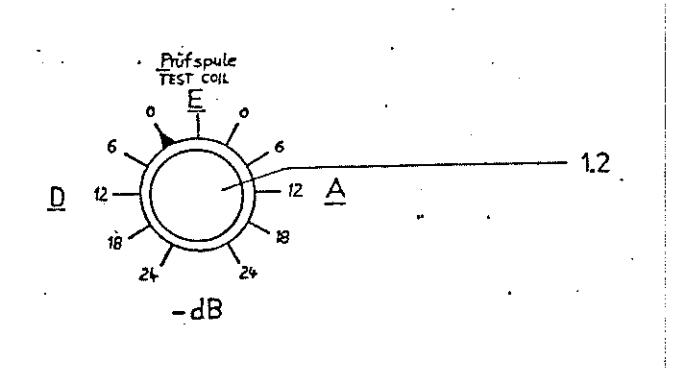

Test bobini düğmesi (Öğe 1.2)
Test bobini anahtarı, diferansiyel sargıların girişini (anahtar ayarları D) alıcıya veya test bobinlerinin veya probların mutlak sargılarını alıcıya (anahtar ayarları A) geçirmek için kullanılabilir. Ayrıca, uygulanan giriş voltajı çok yüksekse giriş sinyali zayıflatılabilir (lütfen Bölüm 1.1.5 bölümüne de bakın).

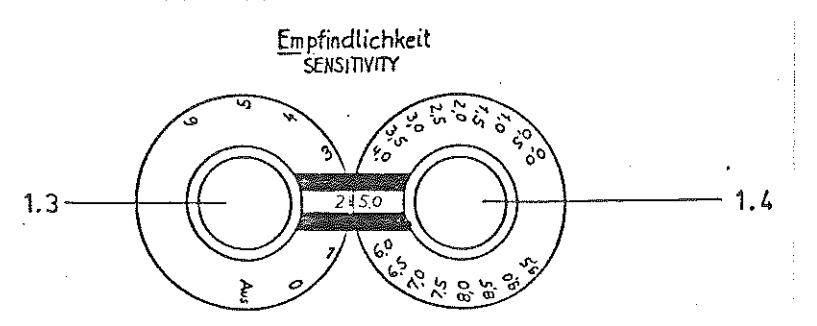

Hassasiyet anahtarları (Öğe 1.3 ve 1.4)
Gerekli hassasiyet, yani alıcı ünitesinin kazancı, hassasiyet anahtarları aracılığıyla kaba ve ince olarak dB cinsinden ayarlanır. Kazanç değişim aralığı, 0,5 dB'lik kademeler halinde 69,5 dB'dir. Gösterilen değerler bağıl değerlerdir.
Alıcı kazancının yanı sıra, genel hassasiyetin birincil akım, frekans ve bobin endüktansı tarafından da belirlenmesi nedeniyle, mutlak kazanç değerlerinin gösteriminden bilinçli olarak vazgeçilmiştir.
dB cinsinden ölçülen hassasiyet E ile çıkış voltajının giriş voltajına oranı arasındaki matematiksel ilişki şu şekildedir:
